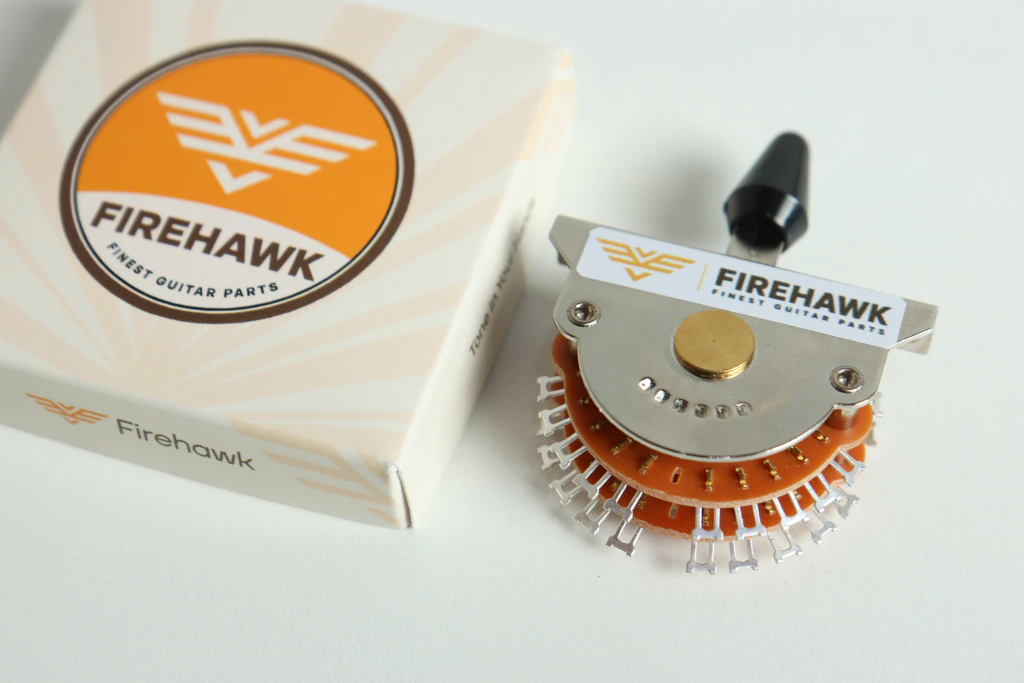

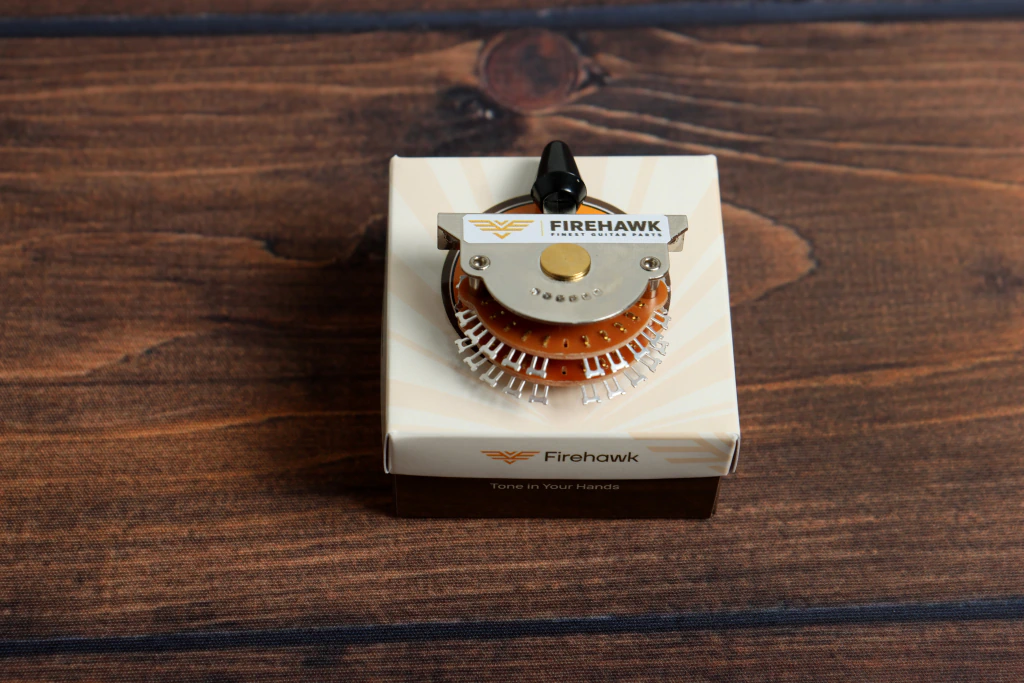

A Firehawk UltraSwitch 5 é uma chave seletora multipolar tipo lâmina, desenvolvida para projetos elétricos avançados em guitarras. Sua construção é baseada no consagrado padrão Super Switch utilizado pela Fender em modelos Stratocaster e Telecaster com configurações especiais.
Diferentemente de uma chave convencional de cinco posições e oito terminais, a UltraSwitch 5 possui 24 terminais de solda distribuídos em quatro circuitos independentes. Essa arquitetura permite controlar até quatro funções simultaneamente em cada posição da alavanca.
As funções da chave não são fixas: cada uma das cinco posições pode ser configurada de acordo com o esquema elétrico desejado.
POSSIBILIDADES DE LIGAÇÃO:
• Configurações SSS, HSS, HSH e HH
• Configurações para Telecaster com dois ou três captadores
• Divisão automática de bobinas do humbucker — coil split
• Seleção das bobinas internas ou externas dos humbuckers
• Humbucker ligado em série ou em paralelo
• Captadores combinados em série ou em paralelo
• Combinações fora de fase
• Captadores da ponte e do braço ligados simultaneamente
• Combinação dos três captadores
• Controles de tonalidade diferentes conforme a posição
• Acionamento de capacitores e resistores específicos
• Compensação de carga para singles e humbuckers em circuitos com potenciômetros de 250K ou 500K
• Bypass de determinados controles em posições selecionadas
EXEMPLO DE LIGAÇÃO HSS:
Humbucker da ponte completo
Uma bobina do humbucker + captador do meio
Captador do meio
Captadores do meio + braço
Captador do braço
EXEMPLO DE LIGAÇÃO HH:
Humbucker da ponte completo
Bobinas norte dos dois humbuckers
Dois humbuckers completos
Bobinas sul dos dois humbuckers
Humbucker do braço completo
CARACTERÍSTICAS TÉCNICAS:
• Chave seletora tipo lâmina
• 5 posições
• Configuração elétrica 4P5T
• 4 polos independentes
• 24 terminais de solda
• 4 terminais comuns e 20 terminais selecionáveis
• Componente totalmente passivo
• Não necessita de bateria ou alimentação
• Orientação universal
• Indicada para guitarras estilo Stratocaster, Telecaster e projetos personalizados
• Ideal para captadores humbucker com quatro condutores
• Marca: Firehawk
• Modelo: UltraSwitch 5
IMPORTANTE:
Para coil split, seleção individual de bobinas, ligação em série/paralelo ou inversão de fase, os humbuckers precisam possuir quatro condutores mais o fio de aterramento.
A função de cada posição depende integralmente do esquema elétrico utilizado. Diagramas de chaves convencionais de cinco posições não devem ser aplicados diretamente neste modelo.
Recomendamos que a instalação seja realizada por um luthier ou técnico com experiência em elétrica de guitarras.
CONTEÚDO DA EMBALAGEM:
• 1 Chave Seletora Firehawk UltraSwitch 5
• Parafusos de Instalação e Ponteira
Produto novo e original Firehawk.
• Acompanha Nota Fiscal
• Garantia de 3 meses contra defeitos de fabricação
Fender, Stratocaster e Telecaster são marcas pertencentes aos seus respectivos titulares e são mencionadas exclusivamente como referência técnica de padrão e compatibilidade.
